CPU COOLING SYSTEM
Dari pertama computer ditemukan sampai sekarang hampir semua peripheral computer yang tertanam pada suatu motherboard (integrated circuits seperti processor, chipset dan graphics cards (VGA)) dan perangkat tambahan lainnnya (hardisk dan optikal drive) akan menghasilkan panas dari suhu yang relatif rendah (30ºC-35ºC) sampai tinggi (35ºC-90Cº) hal ini merupakan suatu masalah tersendiri bagi para pengguna computer karena suhu yang relative tinggi akan memperpendek umur dari peripheral computer tersebut, bahkan membuat system tidak stabil dan pada akhirnya terjadi system crash atau kita kenal dengan Blue Screen of Death (BSOD) oleh karena itu diperlukan suatu solusi pendingin yang dapat mengurangi panas yang dihasilkan oleh tiap peripheral computer tersebut agar umur penggunaan lebih lama dan tentunya lebih awet. Salah satu komponen yang menghasilkan panas cukup tinggi adalah processor, Ia juga merupakan komponen yang membutuhkan paling banyak daya input dibandingkan komponen lain, Meskipun perkembangan teknologi terakhir daya input yang dibutuhkan oleh VGA card juga semakin meningkat. semakin cepat kinerja processor maka konsekuensinya adalah radiasi panas yang semakin besar, tanpa didukung pendingin yang memadai maka kestabilan system menjadi taruhannya dan yang terburuk adalah kerusahan komponen. suhu standar dari sebuah processor dengan pendingin standar dan penggunaan standar (mengetik, memutar file musik dan film DVD/CD, editing foto/video, dan pekerjaan standar lainnya) adalah 30ºC-50ºC. Seperti diketahui, salah satu masalah yang harus dihadapi processor sebuah komputer adalah cara mengatasi panas yang dihasilkan. Apalagi dengan rangkaian yang semakin komplek dan jumlah komponen yang semakin banyak seperti prosesor saat ini, panas yang dihasilkan sebuah processor menjadi semakin besar, tetapi hal tersebut masih bisa diminimalisir dengan technology ukuran transistor processor yang semakin kecil sampai ukuran 45nm dan sedang dalam perkembangan adalah ukuran transistor processor 32 nm dan sebuah processor sekarang sudah memiliki fitur untuk mengatasi panas yang dihasilkan processor seperti fitur TDP (Thermal Design Power atau Thermal Design Point) pada processor INTEL dan Kereenn..’n quite pada processor AMD tetap saja belum dapat membebaskan processor dari pendingin tambahan. Bisa dikatakan, tanpa bantuan pendingin, processor tidak akan sanggup bekerja karena panas yang dihasilkan akan terakumulasi terus-menerus sampai batas TDP pada processor INTEL sehingga processor akan menghentikan semua proses kalkulasinya atau computer akan mati dengan otomatis. Ada beberapa hal yang meyebabkan suhu dari beberapa peripheral computer meningkat dengan cepat, yaitu
1. kenaikan kecepatan frekuensi dan voltase pada peripheral computer yang didesain kurang optimal dalam efisiensi daya yang dipakai
2. debu yang menempel pada setiap peripheral dan kipas pendingin
3. airflow yang tidak optimal dapat menyebabkan turbulensi angin didalam casing computer sehingga terjadi pengumpulan panas pada satu tempat
4. heat spreader atau heat sink pendingin yang tidak optimal

Mayoritas pengguna computer di negeri ini menggunakan system pendingin standar bawaan PC. Tetapi bagaimana dengan para mania overclock yang memaksa prosesor PC-nya bekerja sampai pada ambang batas kemampuannya? Dan bagaimana para pengguna yang memakai PC-nya untuk bekerja sampai 24 jam sehari? atau bagi para mania computer yang hanya sekedar menghias tampilan bagian dalam sebuah computer? Saya yakin mereka akan merasa kurang dengan kinerja dan tampilan yang diberikan oleh pendingin standar sehingga akan mencari solusi pendingin yang lebih baik dalam melepas panas yang dihasilkan oleh peripheral computer khususnya processor. Sebenarnya teknologi pendinginan PC juga berevolusi selama tugas pendampingannya terhadap prosesor. Tetapi memang tidak secepat perkembangan teknologi prosesor itu sendiri. Hal ini dikarena untuk kondisi penggunaan normal (mengetik, memutar file musik dan film DVD/CD, editing foto/video, dan pekerjaan standar lainnya) penggunaan teknologi pendinginan standar sudah cukup untuk mendinginkan prosesor. Sekarang kita akan membahas beberapa jenis pendingin processor kelas menengah keatas sampai tingkat pendingin ekstreme. Secara garis besar, jenis sistem pendingin processor, VGA, chipset dapat dibagi menjadi 3, yaitu sistem pendingin udara (air cooling system), sistem pendingin air (water cooling system), dan peltier (thermoelectric).

Air cooling system
Air cooling system atau sistem pendingin udara yang memanfaatkan gerakan udara yang didorongkan oleh kipas ke arah processor, VGA, chipset, HDD dengan tambahan heatsink atau tidak, sistem ini merupakan sistem pendingin yang paling tua di dunia PC dan merupakan standar pendingin pada processor karena harganya yang cukup terjangkau, sistem ini memiliki 2 buah komponen standar yaitu fan ( kipas ) dan heatsink tetapi pada perkembanganya digunakan juga sistem heatpipe. heatsink berfungsi sebagai penyerap panas dari processor dengan bentuk sirip untuk pelepasan panas yang lebih optimal sedangkan kipas berfungsi sebagai pengurai panas heatsink ke udara sekitar sehingga pelepasan panas dapat berlangsung lebih cepat, walaupun begitu sistem pendingin ini memiliki beberapa kekurangan yaitu
1. bising pada putaran kipas yang tinggi,
2. penurunan kinerja kipas pada pemakaian jangka panjang (putaran kipas tidak maksimal) dikarenakan debu yang terakumulasi dan kurang optimal jika digunakan pada komputer berkinerja tinggi.
Tapi pada saat ini sudah banyak produsen-produsen cooling system yang memodifikasi kekurangan tersebut dengan penambahan copper based sebagai penyerap panas yang lebih baik dan dikolaborasikan dengan aluminium fin sebagai pengurai panas serta penambahan heatpipe copper based dengan berbagai ukuran diameter untuk hasil peyerapan panas yang lebih optimal dan penggunaan fan dengan ukuran yang lebih besar dapat mengatasi suara bising yang dihasilkan air cooling system standar tentunya dengan volume udara yang lebih besar daripada fan standar dan kinerja yang lebih baik daripada pendingin bawaan processor. Bentuk desain dan bahan dasar heatsink bermacam-macam, ada yang terbuat dari bahan dasar keseluruhan tembaga (copper), tembaga dengan dilapisi oleh nikel, dan kombinasi tembaga sebagai penyerap panas yang bersentuhan langsung dengan processor dengan aluminium fin sebagai pengurai panas atau desain heatpipe yang bersentuhan langsung panas processor lebih cepat karena panas yang dihasilkan oleh processor akan langsung diserap oleh heatpipe yang dialirkan kepada sirip-sirip aluminium sebagai pendingin. Sekarang kita akan membahas satu per satu komponen air cooling ini.

HEATSINK
Dapat kita sebut sebagai material yang dapat menyerap dan mendisipasi panas dari suatu tempat yang bersentuhan dengan sumber panas dan membuangnya. Heatsink digunakan pada beberapa teknologi pendingin seperti refrigeration, mesin pemanas, pendingin elektronik dan laser.
Terdapat 2 bagian heatsink yaitu bagian penyerap panas dan bagian pendinginan, pada bagian penyerapan panas biasanya terbuat dari aluminium atau tembaga. bagian pendinginan terbuat dari aluminium. Teknologi pendinginan ini ditemukan oleh Daniel L.Thomas pada tahun 1982.

Heatsink dapat diaplikasikan pada beberapa jenis pendingin sehingga performa dari heatsink sendiri dapat berbeda-beda tergantung pada pendingin tambahan yang menyertainya. Heatsink dapat digunakan tanpa penambahan perangkat pendinginan lain seperti kipas dan air atau disebut dengan pasif cooling, penggunaan pasif cooling banyak diaplikasikan pada chipset mainboard, VGA, PWM dan chipset memory.

Berikut adalah karakteristik dari heatsink
1.Luas area heatsink akan menyebabkan disipasi panas menjadi lebih baik karena akan memperluas area pendinginan yang dapat mempercepat proses pembuangan panas yang diserap oleh heatsink.
2.Bentuk aerodinamik yang baik dapat mempermudah aliran udara panas agar cepat dikeluarkan melalui sirip-sirip pendingin. Khususnya pada heatsink dengan jumlah sirip yang banyak tetapi dengan jarak antar sirip berdekatan akan membuat aliran udara tidak sempurna sehingga perlu ditambahkan sebuah kipas untuk memperlancar aliran udara pada jenis heatsink tersebut.
3.Transer panas yang baik pada setiap heatsink juga akan mempermudah pelepasan panas dari sumber panas ke bagian sirip-sirip pendingin. Desain sirip yang tipis memiliki memiliki konduktifitas yang lebih baik.
4.Desain permukaan dasar heatsink sampai pada ”mirror finish” atau tingkat kedatarannya tinggi sehingga dapat menyentuh permukaan sumber panas lebih baik dan merata. Hal ini dapat menyebabkan penyerapan panas lebih sempurna, tetapi untuk mengindari resistensi dengan sumber panas heatsink tetap harus menggunakan suatu pasta atau thermal compound dan agar luas permukaan sentuh juga lebih merata.

mirror finishing

non mirror finishing

Bahan material heatsink
konduktivitas panas dari sebuah heatsink adalah faktor utama suatu heatsink dapat mendisipasi panas dengan baik. Bahan logam yang sering digunakan dalam bahan dasar heatsink adalah :
1.Silver/perak dan emas memiliki tingkat konduktivitas tertinggi tetapi dengan harga yang sangat mahal maka tidak dimungkinkan para produsen untuk membuat dan memasarkan produk pendingin dengan bahan dasar ini.
2.Copper atau Tembaga memiliki konduktivitas tertinggi ke 2 sehingga penyerapan panasnya juga baik. Tembaga memiliki sifat menyerap panas dengan cepat tetapi tidak bisa melepaskan panas dengan cepat sehingga bisa terjadi penumpukan panas pada 1 tempat. Selain itu kekurangan yang menyertainya yaitu memiliki berat yang lebih besar dari pada aluminium, harga yang mahal, dan proses produksi yang rumit.
3.Aluminium memiliki tingkat konduktivitas dibawah tembaga sehingga penyerapanya kurang sepurna, tetapi memiliki kemampuan terbalik dengan tembaga yaitu memiliki kemampuan melepas atau mengurai panas dengan baik tetapi bahan aluminium kurang baik dalam penyerapan panas dan memiliki harga yang lebih rendah dengan berat yang ringan.
4.Penggabungan antara kedua material tersebut merupakan kombinasi yang sangat baik. Disatu sisi tembaga dapat menyerap panas dengan cepat dan dan disisi lain aluminium dapat melepaskan panas yang diserap oleh tembaga. Kombinasi ini digunakan oleh para produsen heatsink untuk memproduksi produk heatsink mereka dengan kombinasi 2 material pendingin ini

Heatsink yang dikombinasikan antara tembaga dan aluminium

Beberapa jenis produksi heatsink
1. Extrusion


Desain heatsink extrusion dapat mengalirkan udara dari kipas ke bagian dasar heatsink dan meneruskan udara ke segala arah desain yang dipakai oleh HSF standar processor INTEL dan AMD

2. Die-cast heatsinks


3. Cold forging


4. Milled/cut heatsinks


5. Bonded fin / folded fin

FAN atau kipas pendingin
Pilihan paling ekonomis untuk meningkatkan performa pendinginan heatsink adalah penambahan kipas. Setelah mengenal teknologi heatsink maka kipas adalah faktor pendongkrak performa pedinginan. Tetapi kita dihadapkan pada suara yang dihasilkan oleh kipas tertentu yang memiliki tingkat kebisingan tinggi dan performa yang tidak baik. Sekarang kita akan mengupas tentang teknologi kipas pendingin peripheral komputer. Berikut adalah faktor-faktor yang mempengaruhi performa dari kipas pendingin :
1. Kualitas dan ukuran kipas
Peforma kipas diukur dengan satuan CFM (cubic feet per minute) atau dari kecepatan putaran kipas, tetapi CFM lebih berpengaruh daripada kecepatan kipas ketika ukuran kipas diperbesar. Sekarang banyak beredar jenis kipas berukuran 80mm dan 120mm ada juga yang berukuran 90mm dan 250mm tetapi masih jarang kita temukan. Kipas berukuran besar akan meghasilkan volume yang besar juga tanpa harus berputar dengan kencang, berbeda dengan ukuran kipas yang lebih kecil, untuk dapat mengalirkan udara dengan volume yang besar maka diperlukan putaran yang cepat sehingga menimbulkan suara bising dari rotor kipas. Kualitas dari desain rotor juga berpengaruh pada peforma kipas yaitu jika berputar pada keceatan tinggi (80mm = 4000 RPM 120mm = 1800 RPM) akan menimbulkan panas dan suara bising, panas itu berasal dari putaran rotor dan daya yang dipakai oleh kipas dengan ampere kecil dan lama-kelamaan performa kipas akan menurun. Hal ini dapat diatasi dengan memilih kipas berkualitas baik dengan Ampere yg lebih besar sehingga dapat menekan panas dan suara bisingnya.
2. Tipe bearing kipas
Bearing adalah tumpukan plat logam yang dililit oleh kawat tipis pada rotor kipas. Ada 2 jenis bearing yaitu ball bearing dan sleeve bearing. Jenis Ball bearing lebih mahal dan lebih besar dalam menimbulkan suara bising kipas. Jenis sleeve bearing mempunyai bentuk lebih sederhana, kipas akan berputar didalam plat cincin bearing. Tetapi solusi terbaik adalah penggunaan jenis ball bearing dengan kualitas yang baik. Jenis ini dapat tetap digunakan selama bertahun-tahun tanpa penambahan pelumas. Biasanya suatu kipas memiliki 2 bearing karena untuk menjaga keseimbangan putaran rotor.
3. Plat penyetabil putaran kipas
Ketika kita memasang ban baru pada mobil maka ban tersebut harus diseimbangkan terlebih dahulu mungkin dengan penambahan plat logam, hal ini berlaku juga pada rotor kipas. Putaran rotor kipas yang seimbang akan meminimalkan suara dan memaksimalkan performa putaran kipas
4. Pemasangan dan desain FAN grill
Pemasangan kipas juga berpengaruh pada performa yang dihasilkan karena pemasangan yang tidak benar dapat menyebabkan turbulensi udara sehingga mengganggu aliran udara dalam casing atau peripheral komputer lain. Desain dari FAN grill juga berpengaruh pada performa kipas yaitu jika desain fan grill buruk juga akan menyebabkan turbulensi udara yang dapat menyebabkan tidak maksimalnya udara yang dimasukan atau dikeluarkan. Pemasangan FAN grill perlu diperhatikan, jika anda akan memasang FAN grill pada aliran udara yang masuk ke dalam casing sebaiknya menggunakan desain FAN grill yang baik dan pada kipas yang bertugas mengeluarkan udara panas dari dalam casing sebaiknya tidak menggunakan FAN grill.
HEATPIPE
Heat pipe adalah sebuah technology penghantaran panas dengan menggunakan pipa berukuran tertentu yang berisi cairan khusus sebagai penghantar panas dari ujung yang panas ke ujung lain sebagai pendingin. Pipa tersebut biasanya terbuat dari bahan aluminium, tembaga atau tembaga berlapis nikel. System pendingin ini pertama kali diumumkan dan dipatenkan oleh R.S.Gaugler of general motors pada tahun 1942 dan didemonstrasikan pertama oleh George Grover di Los Alamos National Laboratory pada tahun 1963 dan diumumkan pada jurnal fisika tahun 1964. Sejak pengenalannya pada tahun 1942 sistem pendingin ini digunakan oleh NASA untuk mendinginkan komponen pada pesawat ruang angkasa dan pembangkit daya nuklir. Dan pada tahun 1980an-sampai sekarang heatpipe digunakan juga untuk mendinginkan sebuah laptop, consol game, dan beberapa peripheral computer lainnya yang menghasilkan panas cukup besar seperti VGA, chipset mainboard dan bahkan chipset memory. Penggunaan pada system air cooling sama seperti heatsink yaitu untuk mengoptimalkan pendinginan, pada beberapa produsen cooling system mengkombinasikan kipas, heatsink dan heatpipe dalam 1 produk mereka untuk hasil yang optimal.
Mekanisme penghantaran panasnya yaitu sebagian dari bagian dalam pipa berisi cairan ( air, ethanol, atau bahkan mercury ), cairan pada bagian pipa yang bekerja sebagai penyerap panas akan menguap dikarenakan panas yang dihasilkan oleh processor. Uap cairan dan ditambah tekanan udara yang bertambah besar akan menggerakan uap panas cairan tersebut ke ujung yang dingin. Saat mencapai bagian yang dingin, uap cairan akan akan mengalami kondensasi dan kembali berubah pada bentuk cair

Pada tahun 2005 sebuah riset mengenai pengunaan heatpipe pada komponen pendingin computer telah dilakukan oleh enginer team yang diketuai oleh S. Rittidech dari Mahasarakham University, Thailand dengan judul “CPU Cooling of Desktop PC by Closed-end Oscillating Heat-pipe (CEOHP)”.

Desain penelitian tersebut menggunakan 2 perbandingan kecepatan kipas yaitu 2000 Rpm dan 4000 Rpm dan heatpipe terbuat dari tembaga dengan diameter 0,002 m. Hasil dari penelitian tersebut adalah terjadi penurunan suhu yang signifikan pada penggunaan heatpipe dibandingkan dengan tidak menggunakan sistem heatpipe atau desain heatsink konvensional dari box processor.

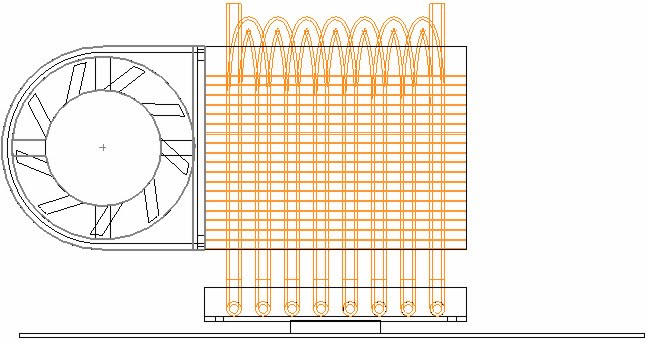

Desain heatpipe

3 Komponen standar dari sebuah heatpipe dan faktor-faktor yang mempengaruhi performa heatpipe
1. Cairan pendingin yang terdapat dalam heatpipe
Karakteristik dari cairan yang bertugas mentransfer panas dari sumber panas ke bagian pendingin merupakan salahsatu faktor utama untuk menentukan kualitas pendinginan heatpipe. Beberapa sifat cairan tersebut adalah :
a. Kompabilitas dengan material heatpipe, ada cairan tertentu yang dapat merusak heatpipe sehingga heatpipe harus didesain menggunakan material tertentu.]
b. Kestabilan suhu cairan akan mempengaruhi proses penguapan pada cairan, pada cairan tertentu dapat menguap pada suhu tertentu juga, pada saat suhu cairan sudah mencapai titik penguapan maka uap panas tersebut akan mengalir pada bagian pendinginan.
c. Tekanan udara yang dihasilkan tidak terlalu tinggi agar cairan tersebut dapat bekerja kembali pada suhu normalnya dan dapat kembali ke bagian penyerapan panas untuk menyerap panas kembali.
d. Konduktifitas cairan yang tinggi sehingga penyerapan dapat berlangsung cepat dengan aliran uap cairan yang minimal sehingga penyerapan panas oleh cairan dapat berlangsung secara bergantian
e. Dapat bekerja pada suhu pembekuan atau dibawah 0 º C untuk sistem pendingin CPU teroverclock extreme atau penggunaan heatpipe pada pesawat ruang angkasa dan pendingin reaktor daya nuklir
2. Bahan dasar heatpipe
Bahan dasar logam heatpipe berfungsi sebagai pengisolasi cairan, penyerap sumber panas dan pentransfer panas dari heatpipe ke dalam cairan untuk ditransfer ke bagian pendinginan.
Faktor pemilihan material logam dasar heatpipe adalah :
a. Kompabilitas dengan cairan heatpipe
b. Rasio berat logam heatpipe
c. Tingkat konduktifitas logam heatpipe
d. Kemudahan dalam proses produksi
Antara cairan dan bahan dasar heatpipe harus kompatibel untuk menghindari korosi reaksi kimia antara cairan dan logam heatpipe karena dapat merusak logam heatpipe dan menimbulkan reaksi kimia dalam heatpipe yang dapat menimbulkan gas yang sulit menguap.
Tabel kompabilitas antara suhu,jenis cairan,dan material logam heatpipe
Pada sistem pendinginan komputer jenis cairan dan material logam yang sering digunakan adalah methanol dengan meterial tembaga, nikel, stainless steel. Dan air dengan material tembaga,nikel. Selain bahan tersebut maka teknologi heatpipe digunakan pada teknologi pesawat luar angkasa, pembangkit daya nuklir dll.
3. Struktur kapilaritas pipa
Bisa kita sebut sebagai desain dinding bagian dalam heatpipe. Ada 4 jenis struktur desain kapilariatas heatpipe :
a. Groove
b. Wire mesh
c. Sintered powder metal
d. Fiber/string
Jenis Struktur tersebut dapat mempengaruhi aliran uap panas cairan dari bagian penyerap panas ke bagian pendinginan. desain kapilaritas memiliki kelebihan dan kekurangan masing-masing tergantung pada desain heatsink yang menyertainya.
4. Panjang dan diameter heatpipe
Tekanan antara kondenser dan evaporator berbeda agar suhu panas dapat mengalir dari tempat sumber panas ke tempat pendinginan. Diameter dan panjang heatpipe mempengaruhi aliran panas tersebut, diameter yang besar memungkinkan aliran uap cairan yang panas dapat mengalir dengan cepat ke bagian pendinginan kerena luas area penghantaran yang besar. Ukuran panjang heatpipe yang pendek akan lebih cepat dalam mendisipasi panas ketika heatpipe tidak dipengaruhi oleh gravitasi karena waktu yang diperlukan oleh uap cairan untuk kembali ke bentuk cairan seperti semula lebih cepat dan dapat menyerap panas kembali.

Terima kasih.
Semoga bermanfaat.

Mengenal Processor

Processor sering disebut sebagai otak dan pusat pengendali komputer yang didukung oleh komponen lainnya. Processor adalah sebuah IC yang mengontrol keseluruhan jalannya sebuah sistem komputer dan digunakan sebagai pusat atau otak dari komputer yang berfungsi untuk melakukan perhitungan dan menjalankan tugas. Processor terletak pada socket yang telah disediakan oleh motherboard, dan dapat diganti dengan processor yang lain asalkan sesuai dengan socket yang ada pada motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan kapasitas processor.
Prosesor adalah chip yang sering disebut “Microprosessor” yang sekarang ukurannya sudah mencapai Gigahertz (GHz). Ukuran tersebut adalah hitungan kecepatan prosesor dalam mengolah data atau informasi. Merk prosesor yang banyak beredar dipasatan adalah AMD, Apple, Cyrix VIA, IBM, IDT, dan Intel. Bagian dari Prosesor Bagian terpenting dari prosesor terbagi 3 yaitu :
* Aritcmatics Logical Unit (ALU), adalah alat yang melakukan pelaksanaan dasar seperti pelaksanaan aritmatika (tambahan, pengurangan, dan semacamnya), pelaksanaan logis (AND, OR, NOT), dan pelaksanaan perbandingan (misalnya, membandingkan isi sebanyak dua slot untuk kesetaraan). Pada unit inilah dilakukan "kerja" yang nyata;
* Control Unit (CU), merupakan suatu alat pengontrolan yang berada dalam komputer yang memberitahukan unit masukan mengenai jenis data, waktu pemasukan, dan tempat penyimpanan didalam primary storage. Control unit juga bertugas memberitahukan kepada arithmatic logic unit mengenai operasi yang harus dilakukan, tempat data diperoleh, dan letak hasil ditempatkan Perangkat-perangkat alat proses bersertaperlengkapan;
* Memory Unit (MU), merupakan bagian dari processor yang menyimpan alamat-alamat register data yang diolah oleh ALU dan CU.

Jenis-jenis Processor:
* Socket, yaitu berbentuk kotak persegi yang terdapat pin (kaki) konektor;
* Slot, yaitu berbentuk batangan yang ditancapkan pada port yang khusus disediakan untuk processor model slot. Pada umumnya processor jenis slot banyak ditemukan untuk komputer Pentium II dan Pentium III.


Sejarah Perkembangan Mikroprocessor
1971 : 4004 Microprocessor
Pada tahun 1971 munculah microprocessor pertama Intel , microprocessor 4004 ini digunakan pada mesin kalkulator Busicom. Dengan penemuan ini maka terbukalah jalan untuk memasukkan kecerdasan buatan pada benda mati.


1972 : 8008 Microprocessor
Pada tahun 1972 munculah microprocessor 8008 yang berkekuatan 2 kali lipat dari pendahulunya yaitu 4004.


1974 : 8080 Microprocessor
Menjadi otak dari sebuah komputer yang bernama Altair, pada saat itu terjual sekitar sepuluh ribu dalam 1 bulan


1978 : 8086-8088 Microprocessor
Sebuah penjualan penting dalam divisi komputer terjadi pada produk untuk komputer pribadi buatan IBM yang memakai prosesor 8088 yang berhasil mendongkrak nama intel.



1982 : 286 Microprocessor
Intel 286 atau yang lebih dikenal dengan nama 80286 adalah sebuah processor yang pertama kali dapat mengenali dan menggunakan software yang digunakan untuk processor sebelumnya.


1985 : Intel386™ Microprocessor
Intel 386 adalah sebuah prosesor yang memiliki 275.000 transistor yang tertanam diprosessor tersebut yang jika dibandingkan dengan 4004 memiliki 100 kali lipat lebih banyak dibandingkan dengan 4004


1989 : Intel486™ DX CPU Microprocessor
Processor yang pertama kali memudahkan berbagai aplikasi yang tadinya harus mengetikkan command-command menjadi hanya sebuah klik saja, dan mempunyai fungsi komplek matematika sehingga memperkecil beban kerja pada processor.


1993 : Intel® Pentium® Processor
Processor generasi baru yang mampu menangani berbagai jenis data seperti suara, bunyi, tulisan tangan, dan foto.



1995 : Intel® Pentium® Pro Processor
Processor yang dirancang untuk digunakan pada aplikasi server dan workstation, yang dibuat untuk memproses data secara cepat, processor ini mempunyai 5,5 jt transistor yang tertanam.


1997 : Intel® Pentium® II Processor
Processor Pentium II merupakan processor yang menggabungkan Intel MMX yang dirancang secara khusus untuk mengolah data video, audio, dan grafik secara efisien. Terdapat 7.5 juta transistor terintegrasi di dalamnya sehingga dengan processor ini pengguna PC dapat mengolah berbagai data dan menggunakan internet dengan lebih baik.


1998 : Intel® Pentium II Xeon® Processor
Processor yang dibuat untuk kebutuhan pada aplikasi server. Intel saat itu ingin memenuhi strateginya yang ingin memberikan sebuah processor unik untuk sebuah pasar tertentu.

1999 : Intel® Celeron® Processor
Processor Intel Celeron merupakan processor yang dikeluarkan sebagai processor yang ditujukan untuk pengguna yang tidak terlalu membutuhkan kinerja processor yang lebih cepat bagi pengguna yang ingin membangun sebuah system computer dengan budget (harga) yang tidak terlalu besar. Processor Intel Celeron ini memiliki bentuk dan formfactor yang sama dengan processor Intel jenis Pentium, tetapi hanya dengan instruksi-instruksi yang lebih sedikit, L2 cache-nya lebih kecil, kecepatan (clock speed) yang lebih lambat, dan harga yang lebih murah daripada processor Intel jenis Pentium. Dengan keluarnya processor Celeron ini maka Intel kembali memberikan sebuah processor untuk sebuah pasaran tertentu.


1999 : Intel® Pentium® III Processor
Processor Pentium III merupakan processor yang diberi tambahan 70 instruksi baru yang secara dramatis memperkaya kemampuan pencitraan tingkat tinggi, tiga dimensi, audio streaming, dan aplikasi-aplikasi video serta pengenalan suara.

1999 : Intel® Pentium® III Xeon® Processor
Intel kembali merambah pasaran server dan workstation dengan mengeluarkan seri Xeon tetapi jenis Pentium III yang mempunyai 70 perintah SIMD. Keunggulan processor ini adalah ia dapat mempercepat pengolahan informasi dari system bus ke processor , yang juga mendongkrak performa secara signifikan. Processor ini juga dirancang untuk dipadukan dengan processor lain yang sejenis.


2000 : Intel® Pentium® 4 Processor
Processor Pentium IV merupakan produk Intel yang kecepatan prosesnya mampu menembus kecepatan hingga 3.06 GHz. Pertama kali keluar processor ini berkecepatan 1.5GHz dengan formafactor pin 423, setelah itu intel merubah formfactor processor Intel Pentium 4 menjadi pin 478 yang dimulai dari processor Intel Pentium 4 berkecepatan 1.3 GHz sampai yang terbaru yang saat ini mampu menembus kecepatannya hingga 3.4 GHz.


2001 : Intel® Xeon® Processor
Processor Intel Pentium 4 Xeon merupakan processor Intel Pentium 4 yang ditujukan khusus untuk berperan sebagai computer server. Processor ini memiliki jumlah pin lebih banyak dari processor Intel Pentium 4 serta dengan memory L2 cache yang lebih besar pula.


2001 : Intel® Itanium® Processor
Itanium adalah processor pertama berbasis 64 bit yang ditujukan bagi pemakain pada server dan workstation serta pemakai tertentu. Processor ini sudah dibuat dengan struktur yang benar-benar berbeda dari sebelumnya yang didasarkan pada desain dan teknologi Intel’s Explicitly Parallel Instruction Computing ( EPIC ).


2002 : Intel® Itanium® 2 Processor
Itanium 2 adalah generasi kedua dari keluarga Itanium


2003 : Intel® Pentium® M Processor
Chipset 855, dan Intel® PRO/WIRELESS 2100 adalah komponen dari Intel® Centrino™. Intel Centrino dibuat untuk memenuhi kebutuhan pasar akan keberadaan sebuah komputer yang mudah dibawa kemana-mana.



2004 : Intel Pentium M 735/745/755 processors
Dilengkapi dengan chipset 855 dengan fitur baru 2Mb L2 Cache 400MHz system bus dan kecocokan dengan soket processor dengan seri-seri Pentium M sebelumnya.

2004 : Intel E7520/E7320 Chipsets
7320/7520 dapat digunakan untuk dual processor dengan konfigurasi 800MHz FSB, DDR2 400 memory, and PCI Express peripheral interfaces.


2005 : Intel Pentium 4 Extreme Edition 3.73GHz
Sebuah processor yang ditujukan untuk pasar pengguna komputer yang menginginkan sesuatu yang lebih dari komputernya, processor ini menggunakan konfigurasi 3.73GHz frequency, 1.066GHz FSB, EM64T, 2MB L2 cache, dan HyperThreading.


2005 : Intel Pentium D 820/830/840
Processor berbasis 64 bit dan disebut dual core karena menggunakan 2 buah inti, dengan konfigurasi 1MB L2 cache pada tiap core, 800MHz FSB, dan bisa beroperasi pada frekuensi 2.8GHz, 3.0GHz, dan 3.2GHz. Pada processor jenis ini juga disertakan dukungan HyperThreading.


2006 : Intel Core 2 Quad Q6600
Processor untuk type desktop dan digunakan pada orang yang ingin kekuatan lebih dari komputer yang ia miliki memiliki 2 buah core dengan konfigurasi 2.4GHz dengan 8MB L2 cache (sampai dengan 4MB yang dapat diakses tiap core ), 1.06GHz Front-side bus, dan thermal design power ( TDP )


2006 : Intel Quad-core Xeon X3210/X3220
Processor yang digunakan untuk tipe server dan memiliki 2 buah core dengan masing-masing memiliki konfigurasi 2.13 dan 2.4GHz, berturut-turut , dengan 8MB L2 cache ( dapat mencapai 4MB yang diakses untuk tiap core ), 1.06GHz Front-side bus, dan thermal design power (TDP)


Terima kasih.

Router adalah sebuah alat jaringan komputer yang mengirimkan paket data melalui sebuah jaringan atau Internet menuju tujuannya, melalui sebuah proses yang dikenal sebagai routing. Proses routing terjadi pada lapisan 3 (Lapisan jaringan seperti Internet Protocol) dari stack protokol tujuh-lapis OSI.
Daftar isi

Router berfungsi sebagai penghubung antar dua atau lebih jaringan untuk meneruskan data dari satu jaringan ke jaringan lainnya. Router berbeda dengan switch. Switch merupakan penghubung beberapa alat untuk membentuk suatu Local Area Network (LAN).
Analogi Router dan Switch



Sebagai ilustrasi perbedaan fungsi dari router dan switch merupakan suatu jalanan, dan router merupakan penghubung antar jalan. Masing-masing rumah berada pada jalan yang memiliki alamat dalam suatu urutan tertentu. Dengan cara yang sama, switch menghubungkan berbagai macam alat, dimana masing-masing alat memiliki alamat IP sendiri pada sebuah LAN.

Router sangat banyak digunakan dalam jaringan berbasis teknologi protokol TCP/IP, dan router jenis itu disebut juga dengan IP Router. Selain IP Router, ada lagi AppleTalk Router, dan masih ada beberapa jenis router lainnya. Internet merupakan contoh utama dari sebuah jaringan yang memiliki banyak router IP. Router dapat digunakan untuk menghubungkan banyak jaringan kecil ke sebuah jaringan yang lebih besar, yang disebut dengan internetwork, atau untuk membagi sebuah jaringan besar ke dalam beberapa subnetwork untuk meningkatkan kinerja dan juga mempermudah manajemennya. Router juga kadang digunakan untuk mengoneksikan dua buah jaringan yang menggunakan media yang berbeda (seperti halnya router wireless yang pada umumnya selain ia dapat menghubungkan komputer dengan menggunakan radio, ia juga mendukung penghubungan komputer dengan kabel UTP), atau berbeda arsitektur jaringan, seperti halnya dari Ethernet ke Token Ring.

Router juga dapat digunakan untuk menghubungkan LAN ke sebuah layanan telekomunikasi seperti halnya telekomunikasi leased line atau Digital Subscriber Line (DSL). Router yang digunakan untuk menghubungkan LAN ke sebuah koneksi leased line seperti T1, atau T3, sering disebut sebagai access server. Sementara itu, router yang digunakan untuk menghubungkan jaringan lokal ke sebuah koneksi DSL disebut juga dengan DSL router. Router-router jenis tersebut umumnya memiliki fungsi firewall untuk melakukan penapisan paket berdasarkan alamat sumber dan alamat tujuan paket tersebut, meski beberapa router tidak memilikinya. Router yang memiliki fitur penapisan paket disebut juga dengan packet-filtering router. Router umumnya memblokir lalu lintas data yang dipancarkan secara broadcast sehingga dapat mencegah adanya broadcast storm yang mampu memperlambat kinerja jaringan.

Secara umum, router dibagi menjadi dua buah jenis, yakni:
* static router (router statis): adalah sebuah router yang memiliki tabel routing statis yang diset secara manual oleh para administrator jaringan.
* dynamic router (router dinamis): adalah sebuah router yang memiliki dab membuat tabel routing dinamis, dengan mendengarkan lalu lintas jaringan dan juga dengan saling berhubungan dengan router lainnya.

Cara kerja router mirip dengan bridge jaringan, yakni mereka dapat meneruskan paket data jaringan dan dapat juga membagi jaringan menjadi beberapa segmen atau menyatukan segmen-segmen jaringan. Akan tetapi, router berjalan pada lapisan ketiga pada model OSI (lapisan jaringan), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, seperti halnya alamat IP. Sementara itu, bridge jaringan berjalan pada lapisan kedua pada model OSI (lapisan data-link), dan menggunakan skema pengalamatan yang digunakan pada lapisan itu, yakni MAC address.

Lalu, kapan penggunaan bridge jaringan dilakukan dan kapan penggunakan router dilakukan? Bridge, sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang sama (sebagai contoh: segmen jaringan berbasis IP dengan segmen jaringan IP lainnya). Selain itu, bridge juga dapat digunakan ketika di dalam jaringan terdapat protokol-protokol yang tidak bisa melakukan routing, seperti halnya NetBEUI. Sementara itu, router sebaiknya digunakan untuk menghubungkan segmen-segmen jaringan yang menjalankan protokol jaringan yang berebeda (seperti halnya untuk menghubungkan segmen jaringan IP dengan segmen jaringan IPX.) Secara umum, router lebih cerdas dibandingkan dengan bridge jaringan dan dapat meningkatkan bandwidth jaringan, mengingat router tidak meneruskan paket broadcast ke jaringan yang dituju. Dan, penggunaan router yang paling sering dilakukan adalah ketika kita hendak menghubungkan jaringan kita ke internet.

Berikut adalah gambar router dan switch.
Router


Switch


Kegunaan Router dan Switch.
Router


Switch


Terima kasih.
Semoga bermanfaat.

SEJARAH SUSUNAN KEYBOARD
QWERTY adalah salah satu jenis tata letak tombol-tombol pada keyboard. Tata letak QWERTY ini pertama kali digunakan pada sebuah mesin tik buatan E. Remington pada tahun 1874. Dinamakan demikian karena tombol-tombol huruf Q, W, E, R, T, dan Y berada secara berurutan seperti terlihat dalam baris paling atas dari papan ketik ini (yaitu yang dipakai pada kebanyakan keyboard komputer saat ini).
Hal ini berkaitan dengan sejarah mesin ketik yang ditemukan lebih dulu oleh Christopher Latham Sholes (1868). Saat menciptakan mesin ketik prototype sebelumnya, malah sangat memungkinkan kita untuk mengetik dengan lebih cepat. Terlalu cepatnya kemungkinan dalam mengetik tersebut, sampai- sampai sering timbul masalah pada saat itu. Seringkali saat tombol ditekan, batang-batang huruf (slug) yang menghentak pita itu mengalami kegagalan mekanik, yang lebih sering diakibatkan karena batang-batang itu saling mengait (jamming).

Karena bingung memikirkan solusinya pada saat itu, Christopher Latham Sholes justru mengacak-acak urutan itu demikian rupa sampai ditemukan kombinasi yang dianggap paling sulit untuk digunakan dalam mengetik. Tujuannya jelas, untuk menghindari kesalahan-kesalahan mekanik yang sering terjadi sebelumnya.

Akhirnya susunan pada mesin ketik inilah yang diturunkan pada keyboard sebagai input komputer dan pada tahun 1973 diresmikan sebagai keyboard standar ISO (International Standar Organization).

Sebenarnya ada beberapa standar susunan keyboard yang dipakai sekarang ini. Sebut saja ASK (American Simplified Keyboard), umum disebut DVORAK yang ditemukan oleh Dr. August Dvorak sekitar tahun 1940.

Secara penelitian saat itu, susunan DVORAK memungkinkan kita untuk mengetik dengan lebih efisien. Tetapi mungkin karena terlambat, akhirnya DVORAK harus tunduk karena dominasi QWERTY yang sudah terjadi pada organisasi-organisasi dunia saat itu dan mereka tidak mau menanggung resiko rush apabila mengganti ke susunan keyboard DVORAK. Satu-satunya pengakuan adalah datang dari ANSI (American National Standard Institute) yang menyetujui susunan keyboard Dvorak sebagai versi “alternatif” di sekitar Tahun 1970.

Susunan keyboard lainnya yang masih perkembangan dari susunan QWERTY adalah QWERTZ yang dipakai di negara seperti Hungaria, Jerman, Swiss, dll. AZERTY oleh negara Prancis dan Belgia, QZERTY, dll.


Tata letak keyboard untuk teks dengan alfabet non-Roman
Bahasa Arab


Bahasa rusia


Bahasa Yunani


Bahasa Ibrani


Bahasa Rusia

Terima kasih

Belajar sendiri pasang kabel UTP untuk jaringan

Tutorial singkat ini cocok sekali buat Anda yang sedang membuat jaringan komputer ‘MURAH’ khususnya yang terdiri lebih dari dua client yang pake hub (jauh lebih murah daripada router ). To the point! Apa sih kabel UTP itu? Kabel UTP itu adalah kabel khusus buat transmisi data. UTP, singkatan dari “Unshielded Twisted Pair”. Disebut unshielded karena kurang tahan terhadap interferensi elektromagnetik. Dan disebut twisted pair karena di dalamnya terdapat pasangan kabel yang disusun spiral alias saling berlilitan. Ada 5 kategori kabel UTP. Dari kategori 1 sampai kategori 5. Untuk jaringan komputer yang terkenal adalah kategori 3 dan kategori 5.


Kategori 3 bisa untuk transmisi data sampai 10 mbps, sedang kategori 5 sampai 100 mbps. Kalau hanya buat misalnya jaringan komputer di kantor atau kampus atau warnet, paling hemat ya menggunakan yang kategori 3. Itu sudah lebih dari cukup.Setahu penulis ada banyak merek yang beredar di pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden – made in USA. Kalau mau yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak, panjangnya sekitar 150 meter. Jangan lupa beli konektornya. Konektornya bentuknya seperti colokan telepon hanya saja lebih besar. Bilang saja mau beli konektor RJ-45.


Foto RJ – 45 yang masih baru, belum di gencet pake tang
Kategori 3 bisa untuk transmisi data sampai 10 mbps, sedang kategori 5 sampai 100 mbps. Kalau hanya buat misalnya jaringan komputer di kantor atau kampus atau warnet, paling hemat ya menggunakan yang kategori 3. Itu sudah lebih dari cukup.Setahu penulis ada banyak merek yang beredar di pasaran, hanya saja yang terkenal bandel dan relatif murah adalah merek Belden – made in USA. Kalau mau yang lebih murah dan penggunaannya banyak, maka beli saja yang satu kotak, panjangnya sekitar 150 meter. Jangan lupa beli konektornya. Konektornya bentuknya seperti colokan telepon hanya saja lebih besar. Bilang saja mau beli konektor RJ-45.

Foto RJ – 45 yang masih baru, belum di gencet pake tang
Satu lagi yang sangat penting, Anda harus punya tang khusus buat memasang konektor ke kabel UTP, istilah kerennya adalah “crimp tool”. Alat ini gunanya untuk ‘mematikan’ atau ‘menanam’ konektor ke kabel UTP. Jadi sekali sudah di ‘tang’, maka sudah tidak bisa dicopot lagi konektornya. Dan kalau mau yang lebih OK, biar tidak nanggung maka beli pula sebuah LAN tester. Anda bisa membeli yang merek dari Taiwan saja agar lebih murah. Bentuknya seperti kotak dan ada lampu LED-nya delapan pasang dan bisa kedap-kedip.


OK sekarang peralatan udah siap, penulis mulai saja. Secara umum, pemasangan kabel UTP tersebut ada dua tipe, yaitu tipe straight dan tipe cross. Disebut tipe straight soalnya masing-masing kabel yang jumlahnya 8 itu berkorespondensi 1-1, langsung. Sedangkan disebut cross soalnya ada persilangan pada susunan kabelnya. Bingung?OK! Untuk tipe straight itu digunakan untuk menyambungkan kabel dari client ke hub. Sedangkan untuk tipe cross adalah untuk client langsung terhubung ke client (cpu to cpu) atau juga dari hub ke hub.

Kita bahas dulu yang tipe straight

Tipe ini adalah yang paling gampang dibuat. Kenapa? Soalnya langsung korespondensinya 1-1. Standar urutannya begini (dilihat dari lubang konektor, dari kiri ke kanan – lihat Gambar 4) : 2 oranye – 1 hijau – 2 biru – 1 hijau – 2 coklat . 2 oranye disini maksudnya pasangan oranye muda sama oranye tua dan seterusnya. Tapi tidak usah ikut standar pewarnaan itu juga sebenarnya tidak masalah. Yang penting urutan kabelnya. Misal ujung pertama urutan pin pertamanya oranye muda, maka ujung yang lain urutan pin pertamanya juga harus oranye muda, jadi antar ujung saling nyambung. Sebenarnya tidak semua pin tersebut digunakan.


Yang penting adalah pin nomor 1,2,3 dan 6. Jadi misal yang disambung hanya pin 1,2,3 dan 6 sedangkan pin yang lain tidak dipasang, tidak jadi masalah. Untuk lebih jelasnya silakan lihat gambar di bawah yang penulis foto dari sebuah buku.


Yang kiri urutan korespondensi buat tipe straight, yang kanan yang cross

Waktu akan memasangnya, maka potong ujung kabelnya, kemudian susun kabelnya trus diratakan dengan pisau potong yang ada pada crimp tool. Andak tidak perlu repot harus melepaskan isolasi pada bagian ujung kabel, karena waktu Anda memasukan kabel itu ke konektor lalu ditekan (pressed) dengan menggunakan crimp tool, sebenarnya saat itu pin yang ada di konektor menembus sampai ke dalam kabel. Perhatikan, agar penekannya (pressing) yang keras, soalnya kalau tidak keras kadang pin tersebut tidak tembus ke dalam isolasi kabelnya. Kalau sudah kemudian Anda test menggunakan LAN tester. Masukkan ujung ujung kabel ke alatnya, kemudian nyalakan, kalau lampu led yang pada LAN tester menyala semua, dari nomor 1 sampai 8 berarti Anda telah sukses. Kalau ada salah satu yang tidak menyala berarti kemungkinan pada pin nomor tersebut ada masalah. Cara paling mudah yaitu Anda tekan (press) lagi menggunakan tang. Kemungkinan pinnya belum tembus. Kalau sudah Anda tekan tetapi masih tidak nyambung, maka coba periksa korespondensinya antar pin udah 1-1 atau belum. Kalau ternyata sudah benar dan masih gagal, berarti memang Anda belum beruntung. Ulangi lagi sampai berhasil.


LAN TESTER – alat untuk memeriksa benar tidaknya sambungan kabel. Untuk tipe straight jika benar maka led 1 sampai 8 berkedip.

Berikut adalah gambar dari bawah dari ujung kabel UTP yang sudah dipasangi konektor dan berhasil dengan baik (urutan pewarnaan pinnya ikut standar):

urutan pin standar

Dan kalau yang ini tidak standar, coba perhatikan urutan warna pinnya, sangat tidak standar, tapi tetap saja bisa, yang penting korespondensinya satu satu (khusus tipe straight):

urutan pin TIDAK standar

Tipe Cross
Untuk tipe cross itu digunakan untuk menyambungkan langsung antar dua PC, atau yang umumnya digunakan untuk menyambungkan antar hub. (misalnya karena colokan di hubnya kurang). Cara pemasangannya juga sebenarnya mudah, sama seperti tipe straight, pin yang digunakan juga sebenarnya hanya 4 pin saja, yaitu pin 1, 2, 3 dan 6. Yang berbeda adalah cara pasangnya. Kalau pada tipe cross, pin 1 disambungkan ke pin 3 ujung yang lain, pin 2 ke 6, pin 3 ke 1 dan pin 6 ke 2. Praktisnya begini, pada ujung pertama Anda bisa susun pinnya sesuai standar untuk yang tipe “straight”, sementara itu di ujung yang lain Anda susun pinnya sesuai standar buat tipe “cross”.Masih bingung? Begini cara mudahnya:Ujung pertama:
1. oranye muda
2. oranye tua
3. hijau muda
4. biru muda
5. biru tua
6. hijau tua
7. coklat muda
8. coklat tua

Maka di ujung yang lain harus dibuat begini:
1. hijau muda
2. hijau tua
3. orange muda
4. biru muda
5. biru tua
6. orange tua
7. coklat muda
8. coklat tua

Sudah agak lebih mengerti? Jadi disini posisi nomor 1, 2, 3 dan 6 yang ditukar. Nanti jika dites menggunakan LAN tester, maka nantinya led 1, 2, 3 dan 6 akan saling bertukar. Kalau tipe straight menyalanya urutan, sedangkan tipe cross ada yang lompat-lompat. Tapi yang pasti harus menyalasemua setiap led dari nomor 1 sampai 8.OK, selamat membangun jaringan komputer. Semoga Anda bisa berhasil sewaktu memasang konektor pada kabelnya. Semoga ilmu ini berguna buat Anda, soalnya waktu dulu penulis pertama kali membuat jaringan hasilnya lucu sekali, untuk mengupas kabelnya penulis masih menggunakan cutter, padahal sudah ada fasilitasnya di crimp toolnya. Tambah lagi ujung-ujungnya tiap kabel penulis kelupas lagi menggunakan cutter, padahal yang betul tidak perlu dikupas satu-satu, biarkan saja rata, karena nantinya apabila di ‘crimp tool’ maka pin tersebut masing-masing akan tembus ke dalam kabelnya. Semoga Anda tidak melakukan hal sama seperti penulis dulu.Demikian tulisan mengenai cara membuat sambungan kabel UTP untuk jaringan komputer. Semoga berguna bagi Anda semua.
Terima kasih.
